MECHANICAL DESIGN · 机械制图

CAD 制图
作品集

称重灌装线的整机结构设计:从总装示意图到部件装配图、零件图, 完整覆盖方案表达、装配关系、尺寸与形位公差标注。

10张图纸
4套装配 / 部件
2组机构动效
GB机械制图标准
01 / 项目概述

100g–1kg 称重灌装线

面向小袋定量灌装的一体化设备:螺旋输送上料、量斗称重、气动开合出料,配合传送带完成装盒。

DESIGN TASK

整机方案与总装

确定上料—称重—出料—输送的总体布局,绘制总装示意图并标注关键安装尺寸与各部件代号。

ASSEMBLY

部件装配设计

完成螺旋输送机、量斗、头部吊箱等部件的装配图,包含剖视表达、明细栏(BOM)与配合关系。

DETAIL

零件图与公差

轴套类、板类零件图,标注尺寸公差、形位公差(圆跳动 / 同轴度 / 垂直度)与表面粗糙度。

GB 机械制图 装配图与明细栏 剖视 / 局部放大 尺寸公差与配合 形位公差 GD&T 表面粗糙度 轴测图 气动执行元件 气动回路设计 电气控制原理
02 / 图纸作品

10 张制图成果

每张图纸配一段设计说明,点击图纸可放大查看细节,支持键盘 ← → 翻页。

03 / 机构动效

装配动作演示

由三维模型导出的运动仿真,用于检查各行程位置上的运动关系、开合行程与零件干涉。

夹具动效

3 s · 气动开合

夹具开合全过程:气缸驱动顶板沿 60° 轨迹摆动,夹柄压紧弹簧完成复位,可观察开合行程与各零件的运动关系。

量具动效

3 s · 转轴与量斗

量具部件的装配与动作演示:转轴—轴套—端子的配合关系在运动中体现,可对照 DZ2 / DZ3 零件图的配合与形位公差要求查看。

04 / 电气控制设计

气动与电气控制

从执行动作到控制逻辑:气动回路图、电气原理图与元件功能表,点击图片可放大查看。

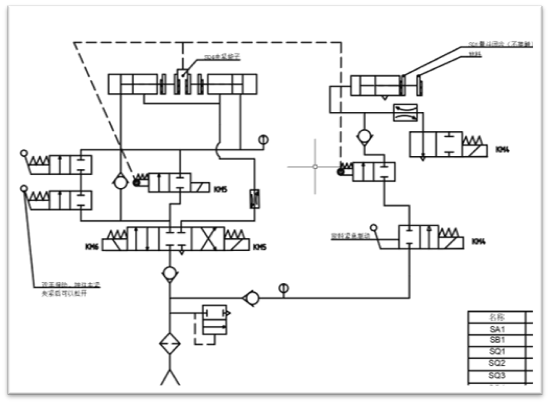

气动回路图

气动回路图

气源经三联件(分水滤气—减压—油雾)处理后分为多路,由电磁换向阀分配给各执行气缸,回路中设单向节流阀调节动作速度。

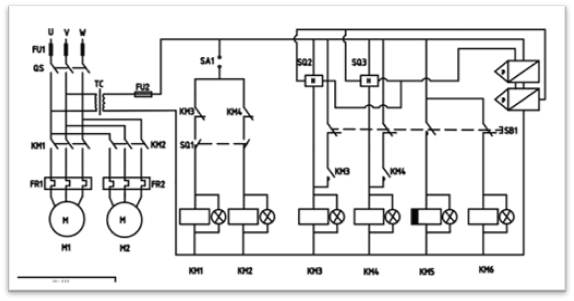

电气原理图

电气原理图

主电路由隔离开关 QS、熔断器 FU1、接触器 KM1 / KM2 与热继电器 FR1 / FR2 驱动 M1、M2 两台电机;控制电路以 SA1、SB1 与 SQ1–SQ3 为输入,驱动 KA 及 KM1–KM6 线圈。

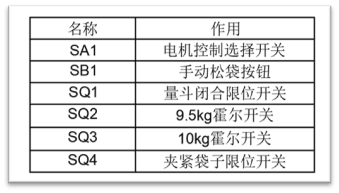

元件功能表

元件功能表

SA1 电机控制选择开关、SB1 手动松袋按钮、SQ1 量斗闭合限位、SQ2 9.5 kg 霍尔开关、SQ3 10 kg 霍尔开关、SQ4 夹紧袋限位开关。

完整作品集 PDF

装配图、零件图与总装示意图全收录,点击右上角「下载作品集 PDF」即可保存或打印。

CAD_PORTFOLIO.PDF · 2.6 MB · 11 PAGES
